搭建vpn实现两台不同局域网内的在同一虚拟局域网内....

1.安装 openvpn、easy-rsa、iptables-services​

yum -y install epel-release
yum -y install openvpn easy-rsa iptables-services

2. 使用 easy-rsa 生成需要的证书及相关文件，在这个阶段会产生一些 key 和证书​

CA 根证书
OpenVPN 服务器 ssl 证书
Diffie-Hellman 算法用到的 key

2.1 将 easy-rsa 脚本复制到 /etc/openvpn/，该脚本主要用来方便地生成 CA 证书和各种 key​

cp -r /usr/share/easy-rsa/ /etc/openvpn/

2.2 跳到 easy-rsa 目录并编辑 vars 文件，添加一些生成证书时用到的变量​

cd /etc/openvpn/easy-rsa/<easy-rsa 版本号>/  # 查看 easy-rsa 版本号：yum info easy-rsa
vim vars  # 没这个文件的话新建，填写如下内容（变量值根据实际情况随便填写）:
export KEY_COUNTRY="China"
export KEY_PROVINCE="Shenzhen"
export KEY_CITY="Shenzhen"
export KEY_ORG="Google"
export KEY_EMAIL="admin@gmail.com"
source ./vars   # 使变量生效

2.3 生成 CA 根证书​

./easyrsa init-pki    #初始化 pki 相关目录
./easyrsa build-ca nopass  #生成 CA 根证书, 输入 Common Name，名字随便起。
### 我起的名字是 server

2.4 生成 OpenVPN 服务器证书和密钥​

第一个参数 server 为证书名称，可以随便起，比如 ./easyrsa build-server-full openvpn nopass

./easyrsa build-server-full server nopass

2.5 生成 Diffie-Hellman 算法需要的密钥文件​

./easyrsa gen-dh

2.6 生成 tls-auth key，这个 key 主要用于防止 DoS 和 TLS 攻击，这一步其实是可选的，但为了安全还是生成一下，该文件在后面配置 open VPN 时会用到​

openvpn --genkey --secret ta.key

2.7 将上面生成的相关证书文件整理到 /etc/openvpn/server/certs （这一步完全是为了维护方便）​

mkdir /etc/openvpn/server/certs && cd /etc/openvpn/server/certs/
cp /etc/openvpn/easy-rsa/3/pki/dh.pem ./     # SSL 协商时 Diffie-Hellman 算法需要的 key
cp /etc/openvpn/easy-rsa/3/pki/ca.crt ./        # CA 根证书
cp /etc/openvpn/easy-rsa/3/pki/issued/server.crt ./    # open VPN 服务器证书
cp /etc/openvpn/easy-rsa/3/pki/private/server.key ./   # open VPN 服务器证书 key
cp /etc/openvpn/easy-rsa/3/ta.key ./   # tls-auth key

2.8 创建 open VPN 日志目录​

mkdir -p /var/log/openvpn/
chown openvpn:openvpn /var/log/openvpn

3. 配置 OpenVPN​

可以从 /usr/share/doc/openvpn-/sample/sample-config-files 复制一份 demo 到 /etc/openvpn/（openvpn 版本号查看：yum info openvpn）然后改改，或者从头开始创建一个新的配置文件。

我选择新建配置:

cd /etc/openvpn/
vim server.conf

port 8866   # 监听的端口号，记得云主机安全组放通改协议端口
proto udp   # 服务端用的协议，udp 能快点，所以我选择 udp
dev tun
ca /etc/openvpn/server/certs/ca.crt  #   CA 根证书路径
cert /etc/openvpn/server/certs/server.crt  # open VPN 服务器证书路径
key /etc/openvpn/server/certs/server.key  # open VPN 服务器密钥路径，This file should be kept secret
dh /etc/openvpn/server/certs/dh.pem  # Diffie-Hellman 算法密钥文件路径
tls-auth /etc/openvpn/server/certs/ta.key 0 #  tls-auth key，参数 0 可以省略，如果不省略，那么客户端
# 配置相应的参数该配成 1。如果省略，那么客户端不需要 tls-auth 配置
server 10.128.0.0 255.255.255.0   # 该网段为 open VPN 虚拟网卡网段，不要和内网网段冲突即可。open VPN 默认为 10.8.0.0/24
push "route 192.168.31.0 255.255.255.0" # 设置将所有的client转发到此server的网段，打通局域网
push "dhcp-option DNS 223.5.5.5"  # DNS 服务器配置，可以根据需要指定其他 ns
push "dhcp-option DNS 8.8.8.8"
push "redirect-gateway def1"   # 客户端所有流量都通过 open VPN 转发，类似于代理开全局
compress lzo
duplicate-cn   # 允许一个用户多个终端连接
keepalive 10 120
comp-lzo
persist-key
persist-tun
user openvpn  # open VPN 进程启动用户，openvpn 用户在安装完 openvpn 后就自动生成了
group openvpn
log /var/log/openvpn/server.log  # 指定 log 文件位置
log-append /var/log/openvpn/server.log
status /var/log/openvpn/status.log
verb 3
explicit-exit-notify 1

4.防火墙相关配置（使用 iptables 添加 snat 规则）​

4.1防火墙相关配置（使用 iptables 添加 snat 规则）​

systemctl stop firewalld
systemctl mask firewalld

4.2 禁用 SELinux​

马上关闭：setenforce 0 | 马上生效

永久关闭：sed -i ‘s/SELINUX=enforcing/SELINUX=disabled/g’ /etc/selinux/config | 需要重启服务器生效

4.3 启用iptables​

systemctl enable iptables
systemctl start iptables
iptables -F   # 清理所有防火墙规则

4.4 添加防火墙规则，将 openvpn 的网络流量转发到公网：snat 规则​

iptables -t nat -A POSTROUTING -s 10.128.0.0/24 -j MASQUERADE
iptables-save > /etc/sysconfig/iptables   # iptables 规则持久化保存

4.5 Linux 服务器启用地址转发​

echo net.ipv4.ip_forward = 1 >> /etc/sysctl.conf
sysctl -p # 这一步一定得执行，否则不会立即生效。

5.启动 open VPN​

systemctl start openvpn@server  # 启动
systemctl enable openvpn@server  # 开机自启动
systemctl status openvpn@server  # 查看服务状态

添加一个 OpenVPN 用户

OpenVPN 服务端搭建完了，但是我们该如何使用呢？

要连接到 open VPN 服务端首先得需要一个客户端软件，(在 Mac 下推荐使用 Tunnelblick，下载地址：https://tunnelblick.net/downloads.html) Tunnelblick 是一个开源、免费的 Mac 版 open VPN 客户端软件。(Windows平台下载地址：https://openvpn.net/community-downloads/)

接下来在服务端创建一个 open VPN 用户：其实创建用户的过程就是生成客户端 SSL 证书的过程，然后将其他相关的证书文件、key、.ovpn 文件（客户端配置文件）打包到一起供客户端使用。由于创建一个用户的过程比较繁琐，所以在此将整个过程写成了一个脚本 add_ovpn_user.sh，脚本内容比较简单，一看就懂：

首先创建一个客户端配置模板文件 sample.ovpn，该文件在脚本中会用到，放到 /etc/openvpn/client/ 目录，内容如下：

sample.ovpn:

client
proto udp
dev tun
remote [open VPN服务端公网 ip，根据实际情况填写] 8866
ca ca.crt
cert admin.crt
key admin.key
tls-auth ta.key 1
remote-cert-tls server
persist-tun
persist-key
comp-lzo
verb 3
mute-replay-warnings
auth-nocache

下面为创建 open VPN 用户脚本：

PS: 此脚本创建用户极其方便

./add_ovpn_user.sh:

# ! /bin/bash

set -e

OVPN_USER_KEYS_DIR=/etc/openvpn/client/keys
EASY_RSA_VERSION=3
EASY_RSA_DIR=/etc/openvpn/easy-rsa/
PKI_DIR=$EASY_RSA_DIR/$EASY_RSA_VERSION/pki

for user in "$@"
do
  if [ -d "$OVPN_USER_KEYS_DIR/$user" ]; then
    rm -rf $OVPN_USER_KEYS_DIR/$user
    rm -rf  $PKI_DIR/reqs/$user.req
    sed -i '/'"$user"'/d' $PKI_DIR/index.txt
  fi
  cd $EASY_RSA_DIR/$EASY_RSA_VERSION
  # 生成客户端 ssl 证书文件
  ./easyrsa build-client-full $user nopass
  # 整理下生成的文件
  mkdir -p  $OVPN_USER_KEYS_DIR/$user
  cp $PKI_DIR/ca.crt $OVPN_USER_KEYS_DIR/$user/   # CA 根证书
  cp $PKI_DIR/issued/$user.crt $OVPN_USER_KEYS_DIR/$user/   # 客户端证书
  cp $PKI_DIR/private/$user.key $OVPN_USER_KEYS_DIR/$user/  # 客户端证书密钥
  cp /etc/openvpn/client/sample.ovpn $OVPN_USER_KEYS_DIR/$user/$user.ovpn # 客户端配置文件
  sed -i 's/admin/'"$user"'/g' $OVPN_USER_KEYS_DIR/$user/$user.ovpn
  cp /etc/openvpn/server/certs/ta.key $OVPN_USER_KEYS_DIR/$user/ta.key  # auth-tls 文件
  cd $OVPN_USER_KEYS_DIR
  zip -r $user.zip $user
done
exit 0

执行上面脚本创建一个用户：sh add_ovpn_user.sh sen ，会在 /etc/openvpn/client/keys 目录下生成以用户名 sen 命名的 zip 打包文件，将该压缩包下载到本地解压，然后将里面的 .ovpn 文件拖拽到 Tunnelblick 客户端软件即可使用。 在这里插入图片描述

如上三个。

删除一个 OpenVPN 用户

 上面我们知道了如何添加一个用户，那么如果公司员工离职了或者其他原因，想删除对应用户 OpenVPN 的使用权，该如何操作呢？其实很简单，OpenVPN 的客户端和服务端的认证主要通过 SSL 证书进行双向认证，所以只要吊销对应用户的 SSL 证书即可。
  1. 编辑 OpenVPN 服务端配置 server.conf 添加如下配置:
crl-verify /etc/openvpn/easy-rsa/3/pki/crl.pem
  1. 吊销用户证书，假设要吊销的用户名为 username
cd /etc/openvpn/easy-rsa/3/
./easyrsa revoke username
./easyrsa gen-crl
  1. 重启 OpenVPN 服务端使其生效
systemctl start openvpn@server

为了方便，也将上面步骤整理成了一个脚本，可以一键删除用户。

PS : 极其方便！！

del_ovpn_user.sh:

# ! /bin/bash
set -e
OVPN_USER_KEYS_DIR=/etc/openvpn/client/keys
EASY_RSA_VERSION=3
EASY_RSA_DIR=/etc/openvpn/easy-rsa/
for user in "$@"
do
  cd $EASY_RSA_DIR/$EASY_RSA_VERSION
  echo -e 'yes\n' | ./easyrsa revoke $user
  ./easyrsa gen-crl
  # 吊销掉证书后清理客户端相关文件
  if [ -d "$OVPN_USER_KEYS_DIR/$user" ]; then
    rm -rf $OVPN_USER_KEYS_DIR/${user}*
  fi
  systemctl restart openvpn@server
done
exit 0

安装过程中遇到的问题及解决方法

问题 1​

open VPN 客户端可以正常连接到服务端，但是无法上网，ping 任何地址都不通，只有服务端公网 ip 可以 ping 通

问题原因及解决方法：主要原因是服务的地址转发功能没打开，其实我前面配置
了 echo net.ipv4.ip_forward = 1 >> /etc/sysctl.conf，但是没有执行 sysctl -p 使其
立即生效，所以才导致出现问题。因此一定要记得两条命令都要执行。

问题 2​

open VPN 可以正常使用，但是看客户端日志却有如下错误：

2019-06-15 02:39:03.957926 AEAD Decrypt error: bad packet ID (may be a replay): [ #6361 ] -- see the man page entry for --no-replay and --replay-window for more info or silence this warning with --mute-replay-warnings
2019-06-15 02:39:23.413750 AEAD Decrypt error: bad packet ID (may be a replay): [ #6508 ] -- see the man page entry for --no-replay and --replay-window for more info or silence this warning with --mute-replay-warnings

问题原因及解决方法：
其实这个问题一般在 open VPN 是 UDP 服务的情况下出现，主要原因是 UDP 数据包重复发送导致，在 Wi-Fi 网络下经常出现，这并不影响使用，但是我们可以选择禁止掉该错误：根据错误提示可知使用 -mute-replay-warnings 参数可以消除该警告，我们使用的 open VPN 是 GUI 的，所以修改客户端 .ovpn 配置文件，末尾添加：mute-replay-warnings 即可解决。

该问题在这里有讨论：
https://sourceforge.net/p/openvpn/mailman/message/10655695/

linux系统中的openvpn_client

这里开始虚拟机nat不共享是ssh链接不到的，我们先给他桥接网卡做好设置之后再改回来。
yum -y install epel-release
yum -y install openvpn
vim /etc/sysctl.conf 修改网络配置文件
net.ipv4.ip_forward = 1
sysctl -p 使修改配置生效
rpm -ql openvpn | grep client.conf
cp /usr/share/doc/openvpn-2.4.9/sample/sample-config-files/client.conf /etc/openvpn 复制客户端配置文件并编辑:

client
proto udp
dev tun
remote 120.79.102.7 8866
resolv-retry infinite #
ca /etc/openvpn/client/ca.crt
cert /etc/openvpn/client/sen.crt
key /etc/openvpn/client/sen.key
tls-auth ta.key 1
remote-cert-tls server
persist-tun
persist-key
comp-lzo
verb 3

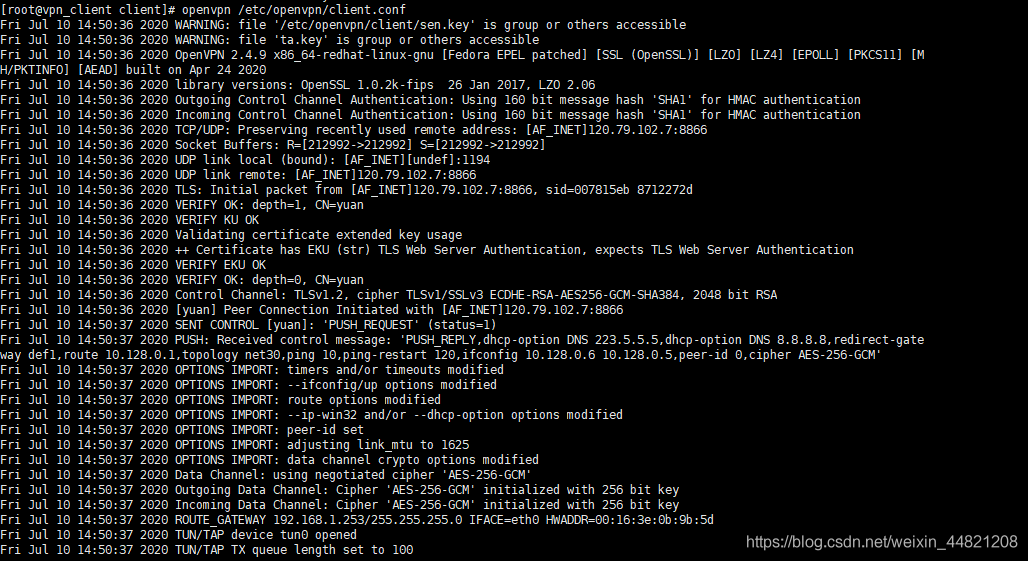

连接openvpn

openvpn /etc/openvpn/client.conf  或者 openvpn /etc/***.ovpn > /dev/null & #后台连接

显示报错了！

在这里插入图片描述

然后把 ta.key 往server端创建的 sen 用户的目录里传一份就可以了，变成了如下图所示：

在这里插入图片描述

再次执行：

在这里插入图片描述

连接完毕

测试：

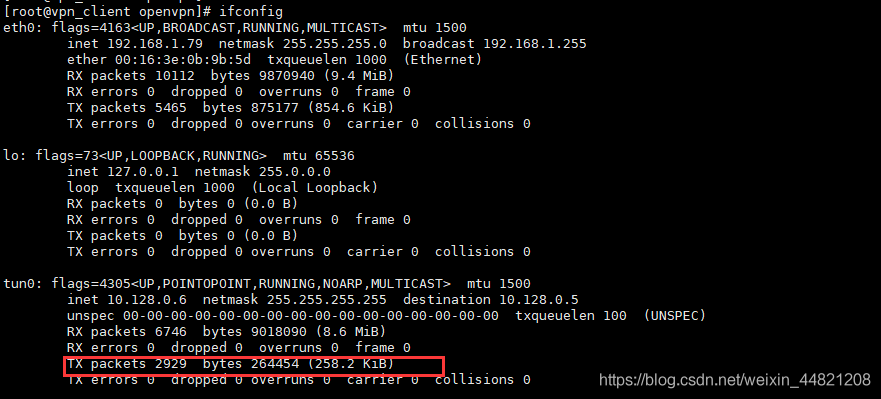

连接client，ifconfig 查看tun0. server 端 ping ip 显示有了流量

在这里插入图片描述
